¡¡FIJO POR FAVOR!! ¡¡HAZ ESTO!!

El título ha sonado un poco a desesperación, ¿no? la verdad es que si. "Semos" unos cuantos los que estamos desesperados por conseguir una cosa que por desgracia no se puede comprar y, Fijo, tu eres nuestra última esperanza

Como sabrás, pertenezco a la comunidad gearda de este hobby. Dentro de esta comunidad somos unos cuantos a nivel nacional (unos 15 más o menos) los que nos consideramos "fanaticos" de los Delta Force. Por ello me pongo en contacto contigo.

La mayoría de nosotros tenemos la equipación de delta, actual, más o menos acabada, pero a todos nos falta una cosa, un item especial, un totem sagrado en el mundo delta, una cosa que cuando lo ves en una foto, sabes que ese tio es un delta... el conocido por GANSGTA GRIP.

No hay modelo de venta al público (larue hizo un prototipo que jamás se llego a vender) y si quieres el original no hay más webs que formar parte de la unidad.

El grip en si es muy sencillo, pero la mayoría de nosotros somos unos "manazas" para esas cosas.

El grip consta de:

- Grip de M4A1
- Anilla de 20mm con enganche a RIS

Te dejo estos dos esquemas (hechos por snake eater) para que veas exactamente que es y como pensamos que se debería de hacer.

https://i.servimg.com/u/f12/11/72/50/97/drawin10.jpg
https://i.servimg.com/u/f62/11/72/50/97/ggrip-11.jpg

Te puedo asegurar que si los haces te forras, porque ya no solo somos los geardos españoles, si lo haces, te aseguro que te daremos buena publicidad en diversos foros geardos internacionales xD

Dime si puedes y cuanto costaría xD

Muchas gracias.

Slds!

Aquí te dejo unas fotos del original:

https://2img.net/r/ihimizer/img710/3949/mk186.jpg

https://2img.net/r/ihimizer/img710/303/mk185.jpg

https://2img.net/r/ihimizer/img707/6900/mk184.jpg

Como ves, es algo así como una anilla de 1" para miras telescópicas, con cierre QD por lo que se ve en la segunda foto, que se une a un grip de M4.
Lo complicado del tema es la unión entre las dos piezas, ya que debe permitir poner y quitar la linterna surefire 6P y aún así garantizar que el conjunto sea fuerte.

Se me ha ocurrido que con una anilla de las que se abren en vertical y con una chapa de acero embutida en el grip relleno de resina epoxi podría funcionar, pero si tienes alguna idea mejor, será más que bienvenida.
El tema es que se le parezca al máximo, por no decir que sea igual a la de las fotos y que aguante el trote normal que se le pueda dar a una réplica.

Lo malo de mi idea es que estás supeditado a los modelos de anillas que hay en el mercado, que son más estrechas que la de la foto, por lo que si tienes la posibilidad de "fabricar" una a medida sería ideal.

Te dejo una imagen:



Un saludo!

OIDO COCINA!!!!!!!

voy a estudiarlo y os digo algo

Necesito el diametro exterior exacto de la linterna!! cuando podais me lo pasais

FIJO escribió:

Necesito el diametro exterior exacto de la linterna!! cuando podais me lo pasais

El diámetro externo es 1 pulgada. Hay muchas anillas para miras con esas dimensiones.

Si te interesa puedo pasarte otro esquema con más explicaciones y un poco más detallado.

Entre mas info tenga, mejor para mi y para vosotros XD, asi que enviame todo lo que tengas
a fijocustom[[[[@]]]]]gmail(((.)))com, sin parentesis ni nada XD y asi vemos is es viable el proyecto

Hostia! sería buena idea para los que no nos podemos permitir una Surfire o cosas así, algo ecoómico y bueno, yo estoy mirando.

A mí, se me da bien hacer objetos con cartón, si quieres, puedo hacer un modelo de él en cartón y te puedo pasar fotos

Mirad chicos, cómo le dije a FIJO, he hecho un par de modelos diferentes, uno con anilla para visor y otro de dos piezas. Cómo sé que a algunos os gustarán los dos modelos, le doy a elegir a FIJO, si hacer el Modelo A o el Modelo B o hacer los dos modelos, por encargo (cómo él prefiera). Aqui os pongo las fotos:

Modelo A:

https://2img.net/h/i192.photobucket.com/albums/z48/K3G4/DSCN3243.jpg
https://2img.net/h/i192.photobucket.com/albums/z48/K3G4/DSCN3236.jpg

Modelo B:

https://2img.net/h/i192.photobucket.com/albums/z48/K3G4/DSCN3245.jpg
https://2img.net/h/i192.photobucket.com/albums/z48/K3G4/DSCN3240.jpg
https://2img.net/h/i192.photobucket.com/albums/z48/K3G4/DSCN3242.jpg

Pros y contras:

Pros:

Modelo A:

-Facilidad para colocar y retirar la linterna
-Rapidez para retirarla
-Se puede usar cómo una linterna de mano

Modelo B:

-Rapidez de colocación
-Mayor robustez
-Se puede usar cómo una linterna de mano

CONTRAS:

Modelo A:

-Falicidad de quedarte con la empuñadura en la mano por que se ha soltado de la anilla (A no ser que FIJO las haga con la anilla y barra incluída)
-Que se te caiga la empuñadura tipo M4 en una partida (A no ser que se sujete con silicona, por ejemplo, o la empuñadura vaya atornillada a la barra interior

Modelo B:

-Dificultad de estar metiendo y sacando el armazón interno para poner o quitar la linterna
-Que se te caiga la empuñadura tipo M4 en una partida (A no ser que se sujete con silicona, por ejemplo, o la empuñadura vaya atornillada a la barra interior

No he puesto la empuñadura tipo M4, por que no tengo xD

Ayer te lo explique, hay ya un par de diseños, que daran seguridas y facilidad de uso

Lo que necesito, es que me pongais los diametros de las linternas mas usadas, por vosotros y hacer 2 o 3 medidas standar

saludos

Buenas fijo!!

Como ya dijo por ahí arriba snake_eater el diametro de las linternas más usadas es el standar, es decir que con una anilla de 20mm entran todas!!

Slds!

COOLHEART escribió:

Buenas fijo!!

Como ya dijo por ahí arriba snake_eater el diametro de las linternas más usadas es el standar, es decir que con una anilla de 20mm entran todas!!

Slds!

Cool, la 6P es de 1", que son 25mm, quieres decir que entra ??

Fijo el tema es ponerle sólo la surefire 6p, que es la que se usa con este grip, por lo que a nosotros respecta no nos interesa ponerle ninguna medida más de linterna.
Por cierto, recibiste lso pdf que te envié a tu mail?

Hola Fijo, soy Choosker, de Geardos.es, compañero de Snake Eater y de Cool, viendo que Cool por motivos personales está un poco out... Hay algun avance al respecto?

COmo les dije a ellos, despacio, pues ando un poco laido, los planos y demás ya están enviados al cortador y a esperas de tener un hueco para hacer pruebas

saludos

Bueno señores ya estoy en fase de pruebas, os envido por email alguna info para que me deis opinión

saludos

Os llego el mail???

Fijo, soy doraimon, de la guia, murcia, te dije que estaba muy interesado, cuando tengas un rato me mandas a mi tambien informacion del prototipo.

un saludo

FIJO Mándame algo a mí también que estoy enterado en ello!

Señores os tengo buenas noticias a falta de que me lleguen los grips la semana que viene, las pruebas ya están terminadas y para mi, el resultado es bueno, ahora vosotros direis

El grip esta hecho de Duralumino, para que no sea muy pesado, pero muy resistente, ademas con el diámetro que le di a la pieza, quedo muy robusta
Dentro del grip de M4 va ir un refuerzo de resina de poliuretano y tela de carbono, aparte que la base es de un diametro mayor, para darle mejor agarre
El diámetro del porta linternas, es justo lo que me habéis pedido, 1" o 25,4mm, si alguien necesita meter una linterna de menor diámetro, le podría enviar goma de agarre, que reduciría a 20/22 el diametro
El portalinternas, es de 2 piezas unido por tornillos allen de M5 y de ancho 20mm

En cuanto termine de pintar, montar y rematar la pieza os dire el precio

SI ESTÁIS DEACUERDO ABRIRÍA UN PRE-ORDER PARA SABER CUANTOS HAY INTERESADOS

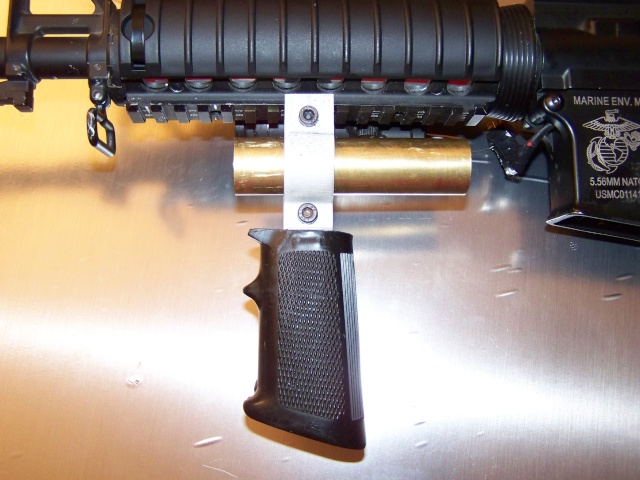

Aqui os dejo unas fotillos a ver que os parece, en las fotos aun no esta anclado al grip de M4, eso se hara despues de pintar

Saludos, ya me direis

Fijo, como ya te dije, cojonudo!

Ahora bien, pare rizar el rizo o que quedara perfecto el tornillo inferior debería quedar dentro de grip, ya que si no es demasiado largo.

Como el ancho que le has dado es el justo, con soltar el tornillo superior un poco se puede meter la linterna.

Te vamos a hacer un altar.

En cuanto tengas el definitivo, siempre con tu permiso, publicito esto para la pre-order xD que creo que muchos lo van a querer, jajaja!!

Slds!

Fijo, te copio y pego de geardos un par de cosas interesantes:

[quote=xavi121]Le falta bastante
Pensad que los pistoletes de M4 reales van sujetos con un tornillo largo , hay que aprovechar ese tornillo .
casualmente como esta cortado el grip en el gangstagrip queda totalmente en vertical[/quote]

[quote=choosker]he estado investigando un pariente lejano del gangsta grip, y es el Grip RIS sin linterna. Me he fijado que el interior está sujeto por un tornillo allen que va atornillado a la pieza metálica que se sujeta al RIS.
El que es similar a este

[img]http://www.zerooneairsoft.net/images/GRIP-05C-BK.jpg[img]

Incluyo una foto de dentro del grip como referencia



[/quote]

Sería conveniente que miraras grip reales de M4A1, los standar cuestan unos 15 dólares más o menos.

Slds!

Cool pues lamentablemente, yo he hecho lo mas parecido a como se puede dejar, si ya me tengo que poner con miles de historias y conseguir piezas de armas reles, lo veo complicado , el desarrollo me lo hago yo entero, y si hay que meter grips reales de los M4, pues aparte de que tengo que seguir invirtiendo mas dinero y los gastos de las pruebas se suben un monton, pues el precio del grip ese se subiría muchísimo.

Asi que ya vosotros me direis

Fijo, no es por rizar el rizo, si por rematar la faena correctamente. En cuanto al GRIP no hace falta irse a los originales hay copias (que no son para meter el motor) que pueden dar el pego perfectamente, con que pilles uno y lo ajustes a el, nos sobra, no haria falta que tu te ocuparas de comprarar los grips y venderlos con la pieza, con la pieza sobraria y cada uno se las ingeniaria para pillar el grip.

Te dejo aqui el link de uno que pienso que podria valer.

http://www.redwolfairsoft.com/redwolf/airsoft/Accessories_Grips_and_Stocks_AEG_G_P_M4_QD_Grip_Black.htm

Un saludo

Pero realmente os habeis planteado que ese grip, para poderlo usar tendriamos que poner un trozo de ris debajo de donde va la linterna y quedaria igual de largo???

a lo mejor usando el grip de m4gbb podria ser, pero se quedaria sin fuerza el grip y romperia seguro

Fijo, aquí te dejo el último diseño que ha hecho snake (es un boceto)

Me atrevo a decir que este diseño si que es el más próximo al real con las características del mismo. Es más sencillo y creo que reune las cualidades que ha dicho doraimon, vamos que la pieza la puedes vender tu y ofrecer como opcional el incluir el grip (uno de GBB sobra).

A ver que te parece.



Si tienes alguna duda, pregúntale a snake que es el diseñador xD

COOLHEART escribió:

Fijo, aquí te dejo el último diseño que ha hecho snake (es un boceto)

Me atrevo a decir que este diseño si que es el más próximo al real con las características del mismo. Es más sencillo y creo que reune las cualidades que ha dicho doraimon, vamos que la pieza la puedes vender tu y ofrecer como opcional el incluir el grip (uno de GBB sobra).

A ver que te parece.

https://servimg.com/view/11725097/346

Si tienes alguna duda, pregúntale a snake que es el diseñador xD

Vamos a ver, pero con ese diseño , el grip se quedaría entero y no se cortaría, como las primeras fotos que me habéis enviado, hay que dejarlo parecido o funcional????

En la primeras fotos que me enviáis, esta el grip cortado y el soporte de la linterna juntos, este ultimo diseño, tendría que tener el grip entero, asi que se quedaría igual de largo o mas, y para meter la linterna, habría que desmontar el grip y 3 tornillo, eso sin contar que el grip solo quedaría agarrado por la piecita de plástico del grip y no se cuanto os durara

Hola Fijo,
El boceto es una indagación mía de como podría estar montando el original, ya que según tengo entendido es completamente desmontable y puede usarse la anilla por separado.

Estamos pendientes de que un entendido en el Gansta grip nos mande un despiece exacto de como es un grip por dentro para poder afinar más cómo debe ser el enclaje.
El tema es que el pistolete original se ancla al M4 con un sólo tornillo, y ese mismo tornillo debería ser el que se cogiese a la anilla, de ahí el boceto.

Como ya te digo, hasta que no reuna más información de como es un grip por dentro no puedo dibujar con precisión la forma de la pieza. De la misma forma, no tengo ni idea de si un pistolete de GBB tiene las mismas dimensiones que uno de verdad y por lo tanto, debería diseñarse la pieza en función del pistolete que se vaya a escoger.

Lo que dice Cool es cierto, tu puedes fabricar simplemente la anilla cuando la tengamso bien definida, que será bastante más pequeña que la del primer diseño, y que cada uno de busque su pistolete.

Sobre lo de que aguante o no... Digo yo que si se parece al original y este aguanta el retroceso, no creo que vayamos a tener muchos problemas.
